一、IP网络广播对讲系统—直连模式

1.1、系统概述

IP网络广播对讲系统采用当今全球广泛使用的TCP/IP网络技术, 将音频信号以标准IP包形式在局域网和广域网上进行传送，是一套纯数字传输的双向音频扩声系统。彻底解决了传统广播系统存在的音质不佳，维护管理复杂，缺乏互动性等问题。该系统设备使用简单，安装扩展方便，只需将音频终端接入计算机网络即可构成功能强大的数字化广播系统，每个接入点无需单独布线，真正实现计算机网络、数字视频监控、广播对讲的多网合一。

IP网络广播对讲系统是完全不同于传统广播系统、调频寻址广播系统和数控广播系统的产品。因建立在通用网络平台上，并融入我司自有知识产权的数字音频技术，多方面体现了显著的系统优越性。

功能方面：无服务器状态下可独立控制任意终端播放不同的内容。自定义分区（可以选中任意ID号进行分区广播）不仅能够完全实现传统广播系统的功能(如：背景音乐、分区播放，实施喊话等)，而且还具备终端自由点播、终端间双向对讲等功能。

传输方面：音频传输距离无限延伸，可运行在跨网关的局域网上，支持大范围的应用，从主楼区到分楼区集中控制广播，从公司总部到各个地区分部的同声广播，实现快速、可靠的信息沟通。

音质方面：终端输出音质达到CD级效果, 满足对声音质量要求较高的场合，如每日新闻广播，及各区里的日常信息广播，每个发音都可以清晰可辨，不再为含混不清的声音所困扰。

可靠性方面：IP网络寻呼主机话筒(采用嵌入式操作系统)，确保系统基本功能正常运行。主控机与终端均采用工业级芯片，全天24小时工作，完全不受病毒侵扰。借助于成熟的以太网络硬件，整套系统无需额外的线路维护。

1.2、功能介绍

    1：涵盖传统广播系统功能

　　包括业务讲话广播、双向对讲、背景音乐等。

　2：主控系统

　　IP网络寻呼主机话筒(采用嵌入式操作系统)有效提升系统可靠性。无需服务器和控制软件

　3：自定义分区播放

　　IP网络寻呼话筒主机采用的是物理数字按键，可自定义选择任意终端自由组合成广播分区，从而进行实时广播，音源广播。

　4：音量调节

　　通过IP网络寻呼话筒能调控任意一个终端的播放音量大小，也可实时调节IP网络寻呼话筒麦克风的灵敏度。

　5：双向对讲

　　支持接入IP网络对讲终端，可实时双向对讲，也可以讲对讲终端作为广播终端使用进行广播喊话。

　6：广播方式自由切换

IP网络寻呼话筒主机预留了音源输入广播音频输入接口，自由切换寻呼话筒实时广播或者音源输入广播。

　7：系统扩容

IP网络寻呼话筒主机是在无服务器的状态下控制IP网络广播终端和IP网络对讲中终端，支持添加服务器扩容，无需跟换设备。

IP网络广播对讲系统的三大功能应用

1.3、传统广播系统存在的问题

l  技术落后，兼容性、扩展性不佳

现有广播基本都是采用模拟传输，人工管理的工作方式，系统易受环境干扰，多路广播时容易产生串音。无法实现数字格式音频文件在终端直接播放，无法与网络连接，以真正实现音源数字化、播放管理自动化。

l  功能单一

目前广播设备只能用于6路以内的节目，无法满足现代工程对高音质且多至几十路节目广播的要求。

l  安装复杂、维护不便

由于定压有线广播是严格按照阻抗与功率匹配的原则进行配置，往往因一台变压器或音箱故障而烧坏功放，影响整个广播。

l  可管理性欠缺、无法进行远程控制

由于只能以专用播放设备（磁带、唱片、CD机等）和储存了MP3文件的计算机作为音源，需要专人在专门地点管理广播内容，因此无法使用现代技术对广播音源进行有效管理，更无法进行远程播放控制，不利于广播系统的灵活应用，造成资源浪费。

1.4、IP网络广播对讲系统的优势

l  更强的功能

纯数字广播系统，涵盖了传统广播系统的所有功能。并实现了音频点播的功能（AOD）。并充分利用了网络的资源，可随时随地获取网络上的音频资源。由于每个终端有独立的IP地址，因而可以控制任意一个终端播放不同的节目

l  更好的音质

由于采用了网络传输技术，使音频信号无传输干扰及失真。采用了MP3压缩算法占用网络带宽低(8k-128k)又能保证音质保真度，经测试采用8khz 16bit采样128kbps速率压缩 通频带(线路输出) 20-16khz，失真度≤3%

l  更高的可靠性

广播系统的不稳定因素主要取决传输线路的质量，不合理的传输线路或造成不稳定甚至烧毁大功率的定压功率放大器。纯数字广播系统由于借助于成熟的以太网络通讯技术，每一个终端设备相当于一台联入网络的简易计算机。用户只需要保证网络的畅通，无需增加其它的维护。

l  更简单的安装

安装简单。只要具备以下三个条件：有一个交流220V插座，有一个标准以太网络接入插座（RJ45）和一个摆下数字广播对讲终端（一个音箱的体积）的位置。

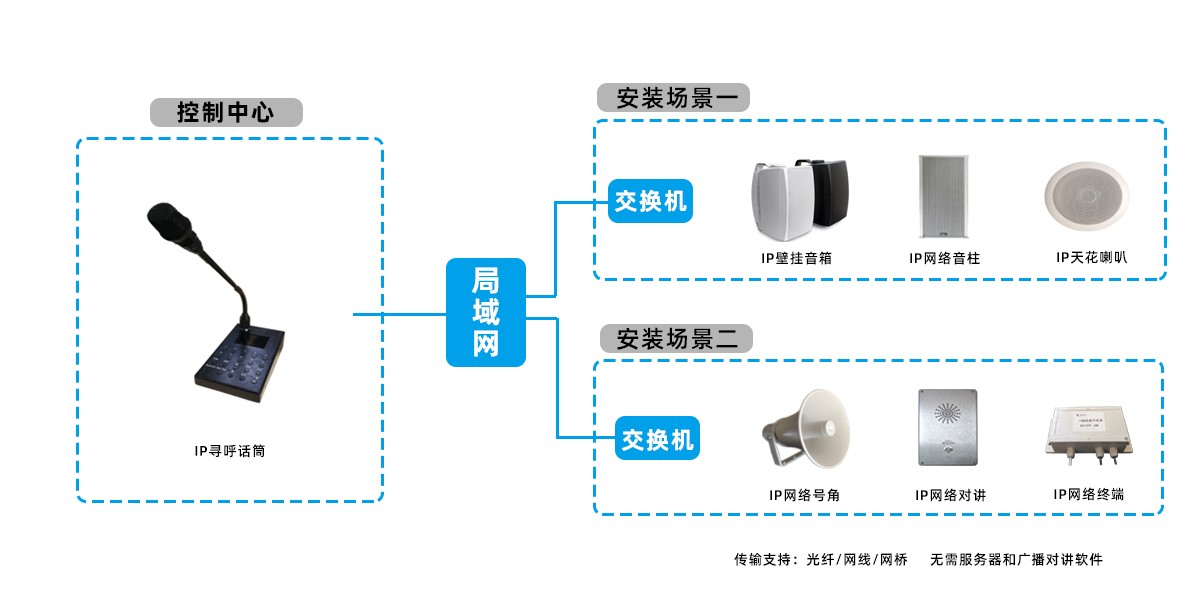

1.5、IP网络广播对讲系统的拓扑图

二、IP网络广播对讲主要设备介绍

2.1 产品简介

IP网络寻呼话筒主机是IP网络广播系统中的核心控制设备，可对系统内所有广播终端发起寻呼喊话，双向对讲。在广播系统中，部署灵活，有网络的地方就可以接入，一般布置在控制中心或领导的办公桌上。桌面话筒式设计，精致美观，带LCD显示屏；多按键操作，人性化操作界面。

主要应用于校园喊话，银行对讲及农村喊话等场景。产品外观图如图2.1所示。

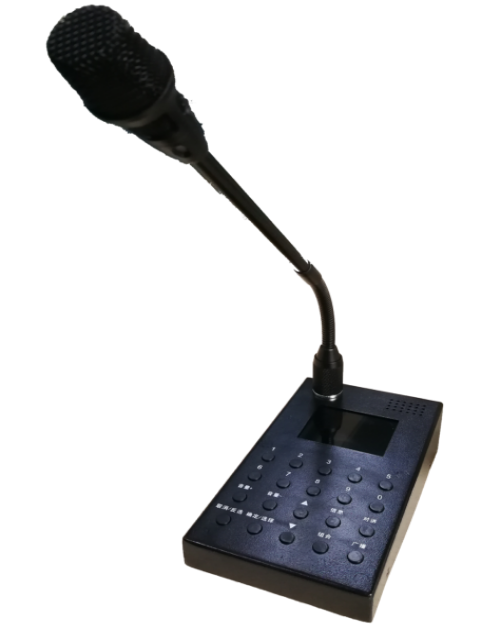

图2.1 产品外观图

2.2 功能说明

Ø  外接鹅颈式话筒，内置3W扬声器，可实现广播喊话及双向对讲功能。

Ø  具有真彩液晶屏，20个按键操作及指示灯，可查看终端状态。

Ø  支持网络搜索配置，无需知道终端 IP地址，可直接寻址。

Ø  标准RJ45接口，有以太网口的地方即可接入。

Ø  支持双向对讲功能：双向终端之间实现两两双向对讲。

Ø  具有多分区选择按键，便于呼叫不同的分区。

Ø  具有一键接收求助、对讲功能，实现快速连接。

Ø  支持网络在线升级。

Ø  具有监听功能，用于监听其他终端采集到的环境声音。

Ø  支持静态IP和DHCP两种方式，跨网段，跨路由，配置使用方便。

Ø  具有3.5mm的标准音频输入接口，可连接各种音频输入设备，如：调音台、无线话筒、卡座、电脑、手机等，可实现对终端的音频广播。

Ø  支持一路本地线路输出，可外扩功放或者有源音箱。

Ø  具有转播功能，可用于一般的考试或者电台转播的需要。

2.3 接口说明

产品接口示意图如图2.2所示：

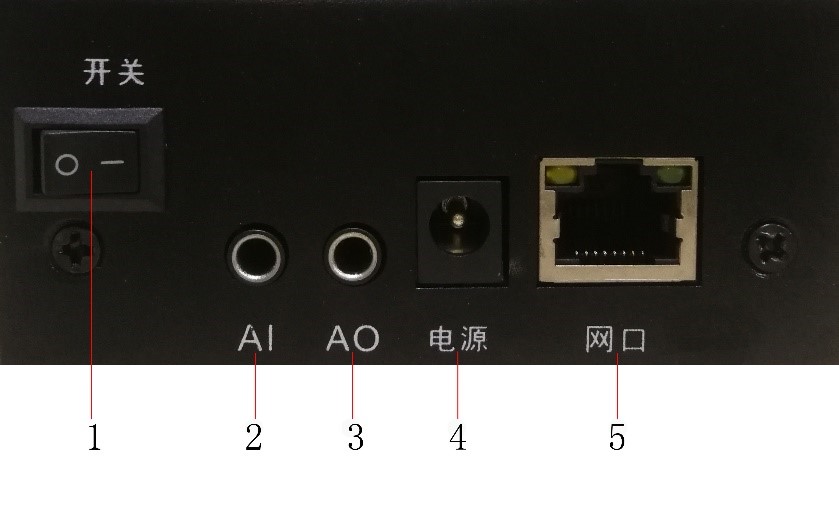

图2.2 产品接口示意图

①　     电源开关：控制开关机。

②　     音频输入接口（LINE IN）：3.5mm接口，接外部音频设备的音频输出；用于转播功能，在对讲或寻呼时，将外部设备的音频输送给其他终端。

③　     音频输出接口（LINE OUT）：3.5mm接口，将终端的音频输送给外部播出设备。

④　     电源接口（DC 12V）：接12V直流电源。

⑤　     网络接口（LAN）：RJ45接口。

2.4 按键功能说明

按键功能示意图如图2.3所示：

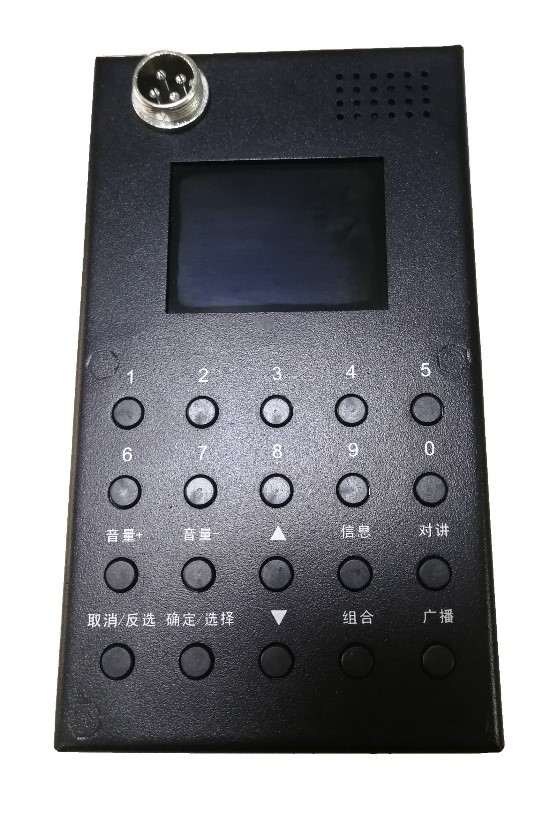

图2.3 按键功能示意图

表2-1 按键功能说明
